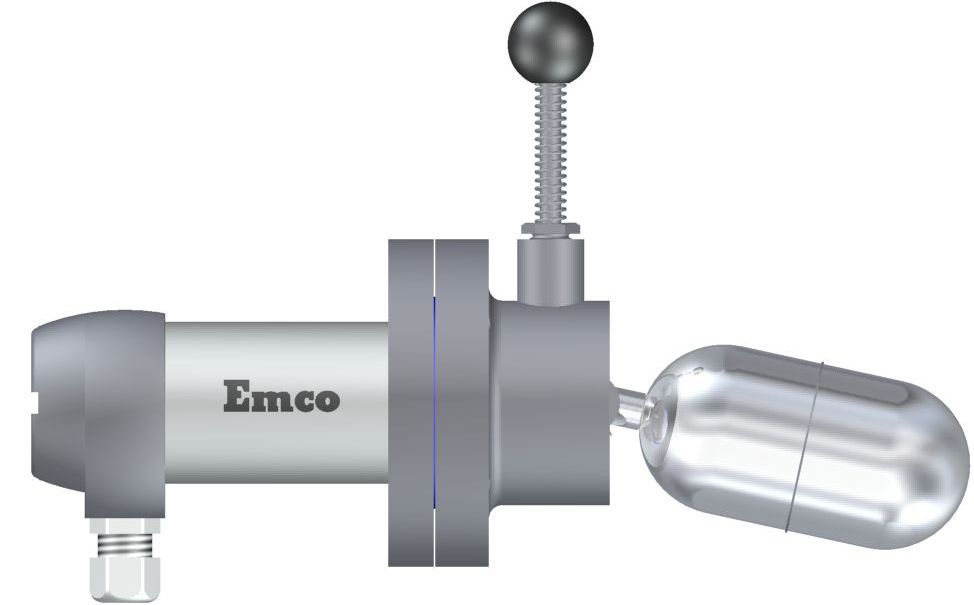

Float Level Switch

Float Level Switch Construction, EMCO liquid level switches worden geproduceerd sinds 1973 en aan klanten in vele industrieën geleverd inclusief de scheepsbouw. De huidige vloeistof niveau schakelaar is ontwikkeld door de Emco product engineers gebruik makende van meer dan 30 jaar kennis en ervaring in nauwe samenwerking met de klanten.

In dit stadium van ontwikkeling is rekening gehouden met de vereisten naar het design van het product. Vijf belangrijke vereisten waren geïdentificeerd:

  1. Eenvoudige elektrische en mechanische aansluiting.
  2. Good corrosie bestendigheid voor zowel de behuizing als de schakeling.
  3. Modern design.
  4. Lage productiekosten.
  5. Hoge mate van flexibiliteit.

De engineers binnen Emco waren in staat om 4 van de 5 belangrijke vereisten op te lossen. Het design van de level switch is uitbesteed aan een industrial designer.

Toepassing

Dee EMCO level switch zijn ontwikkeld om het vloeistof niveau in schepen te controleren, zowel voor corrosieve als niet corrosieve vloeistoffen.

Alarm toepassingen. Het signaal kan gebruikt worden om een plant stil te leggen of voor een nood overloop controle.

De level switch met een vlotter-code 05 zijn bestemd voor wandmontage met een alarmpunt met een moeilijke bereikbaarheid. De level switch met een vlotter-code 04  is bestemd voor verticale montage op de top van een tank. De level switches met langere vlotterarmen f. d. code 50 worden gebruikt voor een alarm toepassing met instabiele vloeistofoppervlakken  of geïsoleerde tanks welke langere vlotterarmen vereisen voor ongestoorde beweging. Vloeistof niveau interface, minimale verschil in de dichtheid van 0.2.

Pomp/afsluiter controle

Twee level switches met vlotter-code 01 worden gebruikt voor pomp controle, waarbij een activeringsrelais wordt geactiveerd om de pomp te starten en wanneer het beoogde niveau wordt bereikt een afschakelrelais wordt geactiveerd om de pomp af te schakelen.

Functie

De EMCO float switch kan zowel horizontaal als verticaal worden gemonteerd, maar horizontaal is het meest voorkomend. De vlotterarm heeft een permanent magneet welke wordt weerstaan door een gelijke magneet in het schakelhuis. De magneten hebben dezelfde pool gericht ten opzichte van elkaar en zijn gescheiden door een niet magnetisch diafragma. De speciale naadloze constructie geeft een uitmuntende afdichting. Zie de animatie hieronder.



Constructie

De EMCO float switch bevat de volgende 3 hoofdonderdelen:

  1. Behuizing met schakelelement, elektrisch of pneumatisch
  2. Montageflens
  3. Vlotter

De modulaire constructie van de EMCO float level switch geven een excellente flexibiliteit passend bij de vereisten van de klant.

Functies

  1. Eenvoudig te installeren.
  2. Zeer flexibel in gebruik.
  3. Snelle levering.
  4. Type goedkeuring door de belangrijke classificatie bureaus, inclusief Det Norske Veritas (DNV), Lloyds Register of Shipping (LRS), Bureau Veritas (BV) en American Bureau of Shipping (ABS). Bruikbaar voor hoge  temperaturen. Emco Controls heeft ook een goedkeur van  het belangrijke Achilles JQS voor de Scandinavisch offshore industrie.

Technische Specificaties

  • Schakelaarhuis: Roestvaststaal, als optie ook mogelijk in aluminium
  • Natte delen: Roestvaststaal AISI 316, als optie ook mogelijk in PP en PTFE
  • Specifieke zwaartekracht: Standaard min. 0,7; optie min. 0,5 Max.
  • Werkdruk: Standaard flens 100 bar Standaard flenzen naar DIN of ANSI/ASME norm
  • Max. werktemperatuur.:  Afhankelijk van het schakelaartype
  • Afdichting : IP 65, IP 68 met 3×1,5 mm2 scheepskabel op verzoek.
  • Elektrische wartel aansluiting: M20 x 1,5 mm
  • Optie: Hirschmann, Schaltbau of ander fabrikant connector.
